热熔胶
Novares 树脂在乙烯-醋酸乙烯（EVA）、茂金属催化的聚烯烃（mPO）、无定形聚α烯烃（APAO）、聚酯、聚酰胺、聚氨酯（PUR）和苯乙烯丁二烯异戊二烯嵌段共聚物（SBC）的热熔胶制品作为常用的增粘剂。Novares树脂的极性和相容性差异为热熔胶产品配方设计师提供了全面的机会，以优化其配方，包括所需的粘性、粘合速度、柔韧性和最终强度。
┃乙烯-醋酸乙烯(EVA)热熔胶
EVA热熔胶是现在世界上广受欢迎的热熔胶产品，通常运用领域包装，装订型包装和木工包覆以及封边以及DIY用途，在这些产品中，Novares树脂可以起到十分优秀的粘结性能调节作用。通过不同配方不同体系的流变测试，我们可以清晰的看到 Novares树脂带来的进一步有益影响在以下几方面：开放时的优化，高极性带来的浸润能力增加，更快的加工和对抗剪切性的加强改善。

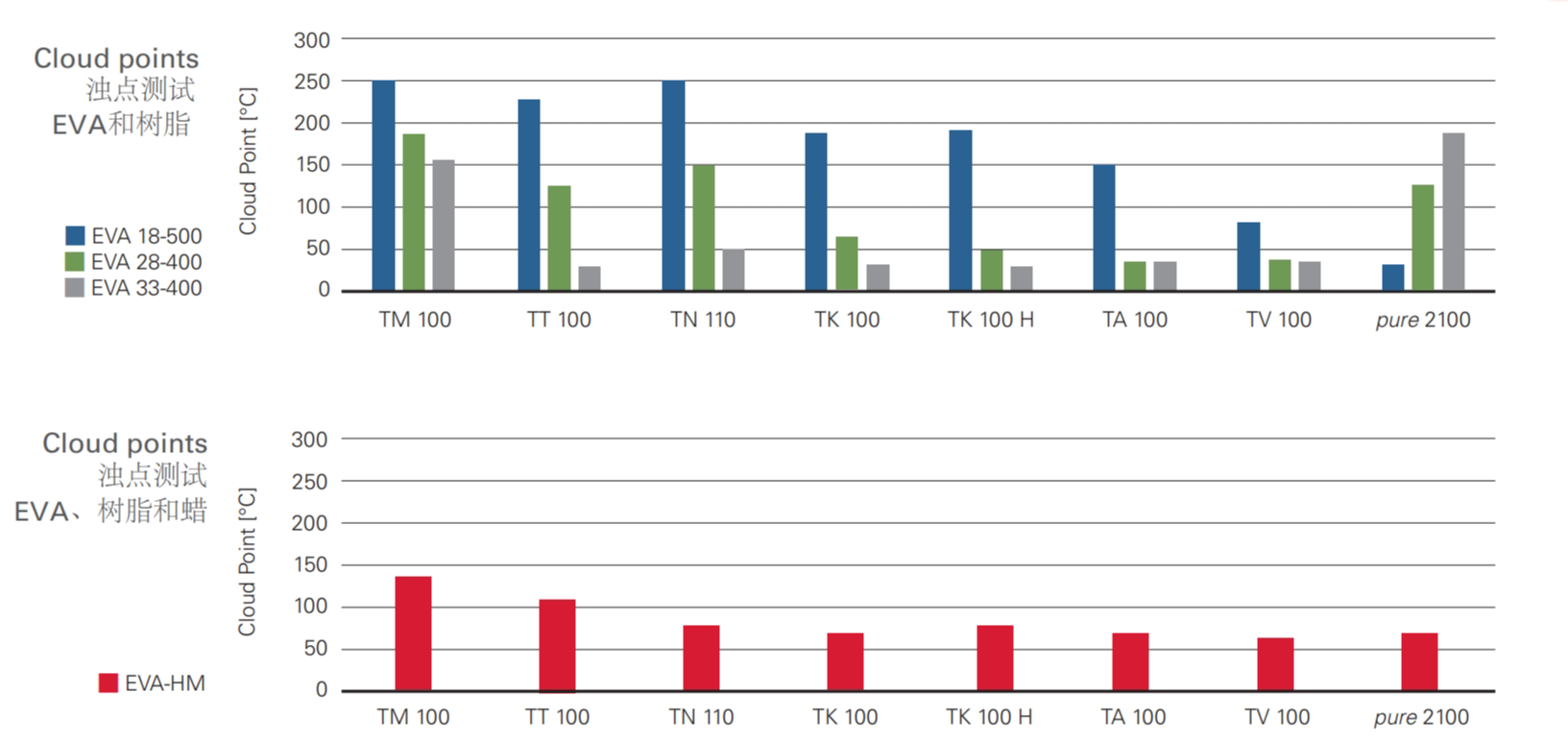

浊点测量是确定树脂和粘合剂聚合物的相容性的标准方法。在EVA热熔胶粘剂中，浊点的测试通常用增粘树脂和EVA树脂1:1的状态加热升温到完全熔融状态，通过冷却下来观察混合物通透性。具体在什么温度点下发生变化来测定和确定浊点，同时也可以用树脂：EVA：蜡（1:1:1）这样更加贴合配方的方式来测定。
碳氢树脂和EVA的相容性对于热熔胶产品的最终性能起着至关重要的作用，例如在润湿性、开放时间、固定时间、耐热性/抗剪切性和浊点。
EVA含量的增加导致EVA聚合物拥有更高的极性，因此和芳族Novares树脂的更好相容性。与我们的的改性C9树脂（如TN、TK或TA系列）同样也具有更加出色的相容性。
但是如果产品需要极低颜色和气味、高柔韧性以及运用在需要获得FDA批准的运用上，我们推荐使用我们的纯单体TM系列。
全氢化的Novares pure树脂是非极性的树脂产品，因此和低VA含量的EVA产品有着更加优秀的相融。它们是基于我们高品质生产要求的水白无色、无气味的产品，特别适用于各种高性能产品需求的应用。Novares树脂的产品组合与EVA聚合物具有广泛的梯度相容性，并允许进行细微的性能调整。
Novares TM系列是基于纯单体（α-甲基苯乙烯），代表了芳香族树脂的最新发展方向。它们为产品安全性、应用性能带来更多的优势，并满足不断提高的质量要求。

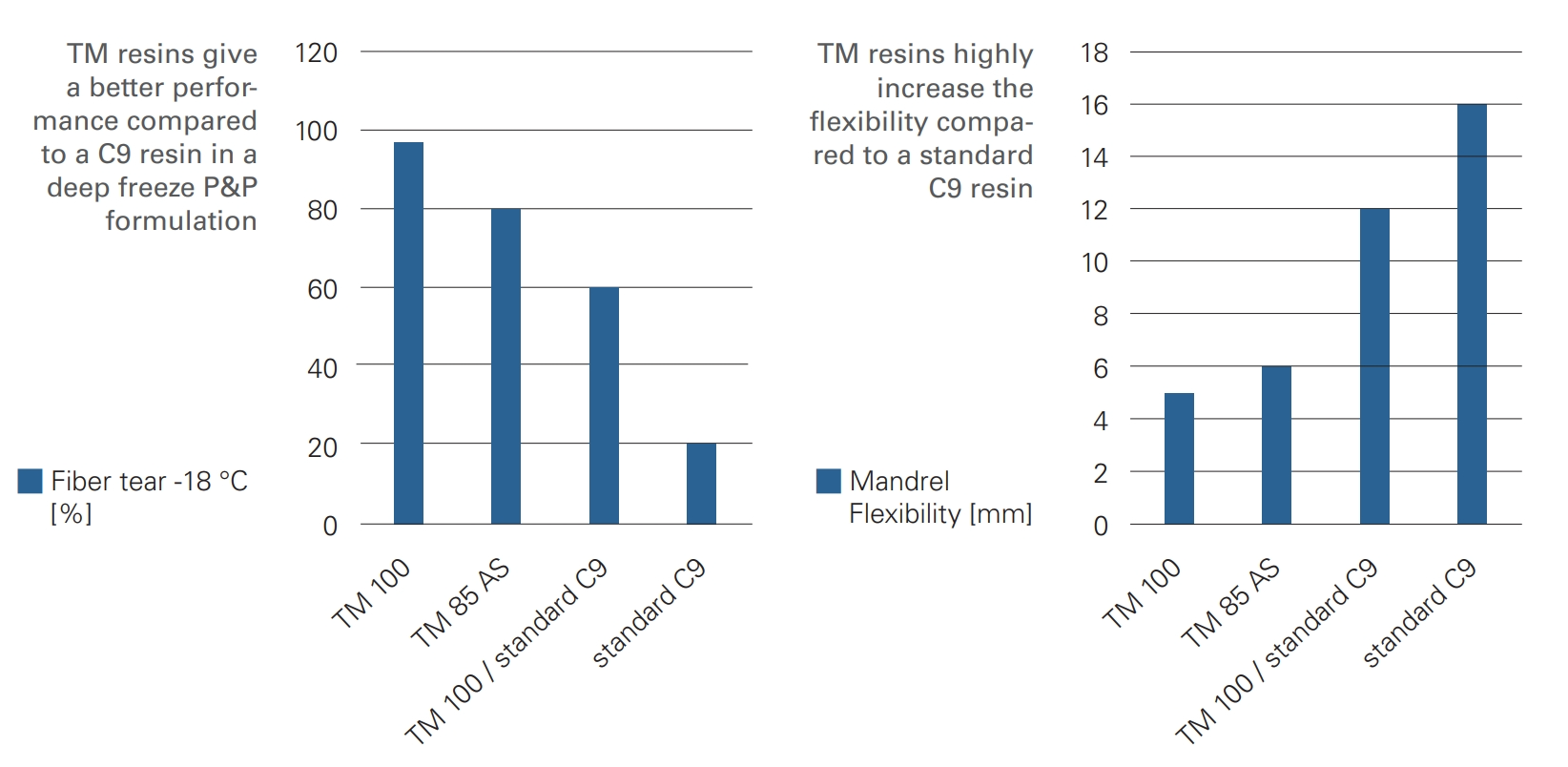

在下图中，通过在-18 °C下的纤维撕裂测试示出了使用TM树脂的纸和包装粘合剂的低温性能。
Novares在EVA热熔胶中的树脂牌号推荐：
木工:
– 组装结构
– 平贴
– 包覆
– 封边
|
TN 120 – TN 160
TT 120, TT 140
TS 140
TK 100, TK 120
TV 100, TV 120
C 100, C 120
pure 1120, pure 2120
|
|
|
纸品包装:
– 纸箱纸板
– 书本装订
|
TK 100, TK 100 H
pure 1100, pure 2100
TV 100, TV 120
TM 85 AS, TM 100
|
┃茂金属聚烯烃（mPO）和非晶态聚α-烯烃（APAO）热熔胶
聚烯烃类产品是非极性聚合物，通常运用于低极性产品的粘贴。客户可以选择使用全氢化的Novares 树脂来匹配相容性。
吕特格可提供专用的增粘剂产品系列，现在Novares可提供100°C和120°C两种软化点的氢化树脂。
Novares pure 树脂的生产采用了严格控制的分子设计和高效的氢化和纯化工艺，以可靠稳定的质量、极低的VOC含量和优异的性能脱颖而出。

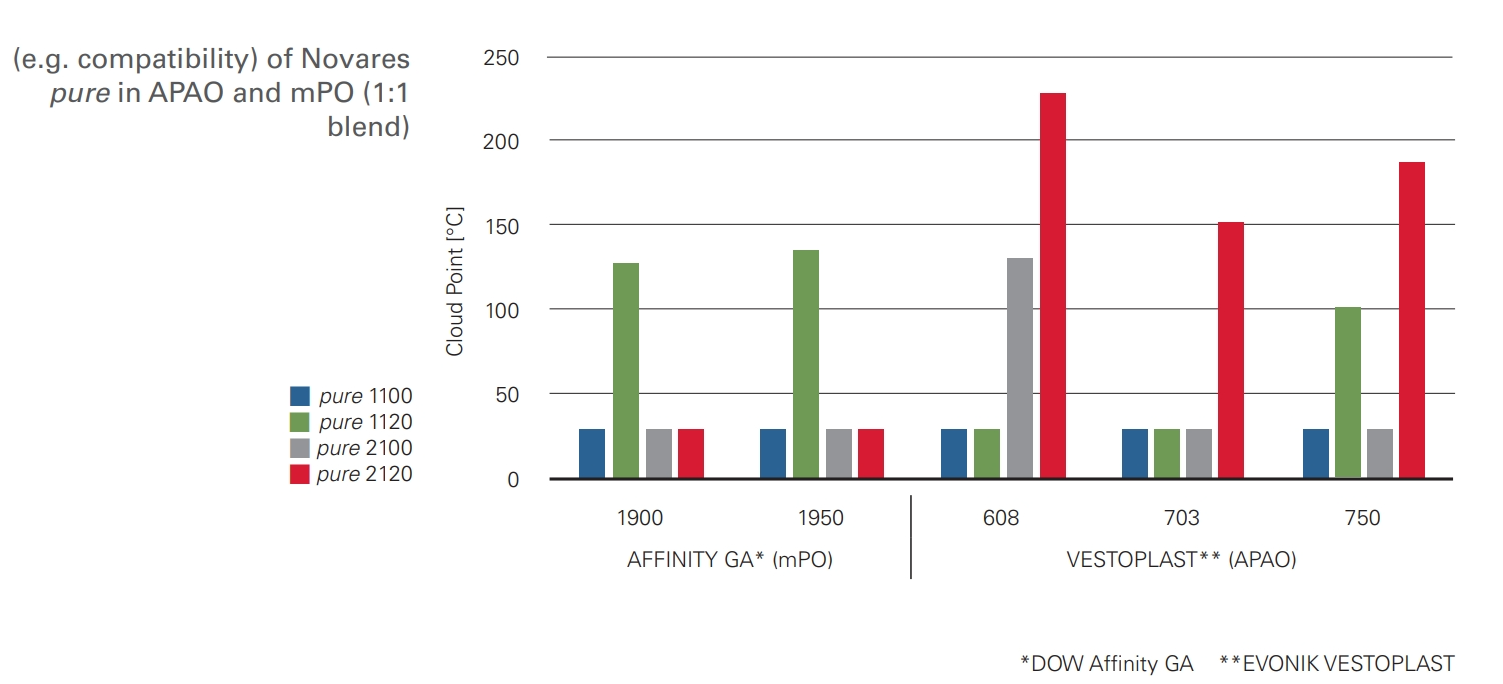

基于不同的 C9 和 DCPD/C9结构以及氢化过程中工艺手段 的控制， Novares pure 1000 和 2000 系列的产品会在APAO 和 mPO 两种不同聚烯烃胶粘剂展现不同的相容性，也带来了不同的运用特性。
|
|
Novares pure优点：
|
–水白无色
|
–无气味
|
– 可用于食品以及皮肤接触，以及医疗行业等应用
|
|
–高热稳定性和UV稳定性
|
–低VOC
|
– 可以提供熔融运输
|
Novares 在聚烯烃热熔胶中的树脂牌号推荐：
— APAO
|
pure 1100, pure 1120, pure 2100, pure 2120
|
— mPO
|
pure 1100, pure 1120, pure 2100, pure 2120
|
┃SBC型压敏胶
基于苯乙烯嵌段共聚物（SBC）的压敏粘合剂在其主体聚合物中有着明显的苯乙烯-异戊二烯/丁二烯-苯乙烯嵌段结。氢化Novares树脂与脂肪族中间嵌段相容。通过氢化树脂的软化点调节，可以使得SBC配方中聚合物的中间嵌段的Tg可以转移到配方所需要的温度区间。例如食品级接触标签，低气味胶带和尿布等产品调节初粘力、剥离力等性能有了更加稳定的新选择。完全氢化的树脂不会在SBC配方中有相分离的风险，这也保证了使用氢化树脂的粘合剂有更加稳定的耐热性以及UV稳定性。
氢化和非氢化Novares树脂的组合为PSA配方的优化提供了更多可开拓的空间。
|
|

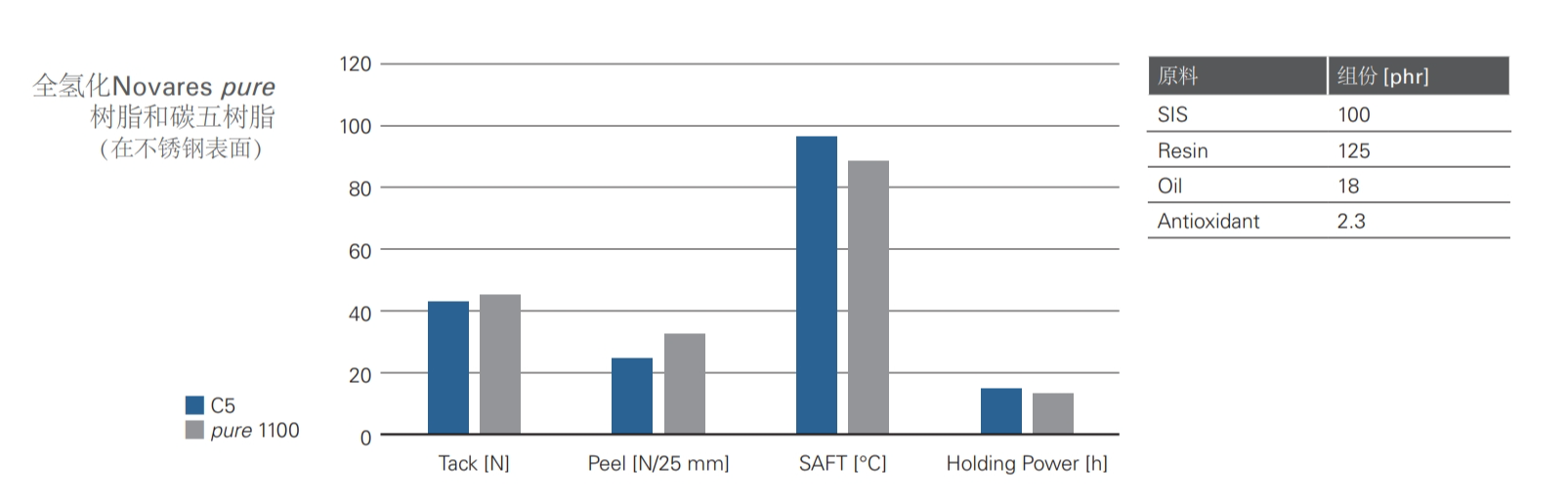

在传统的SBC 压敏胶配方中，因为脂肪烃C5树脂和中间嵌段相融，通常以C5为主要的增粘树脂。但是在下游终端对颜色、气味和高热稳定性的更多要求下，氢化树脂越来越来越多地在SBC压敏胶配方中使用。因为氢化树脂和中间嵌段的相容性，特别是Novares pure 1100，可以有媲美碳五的性能，推荐用于SBC压敏胶配方中。

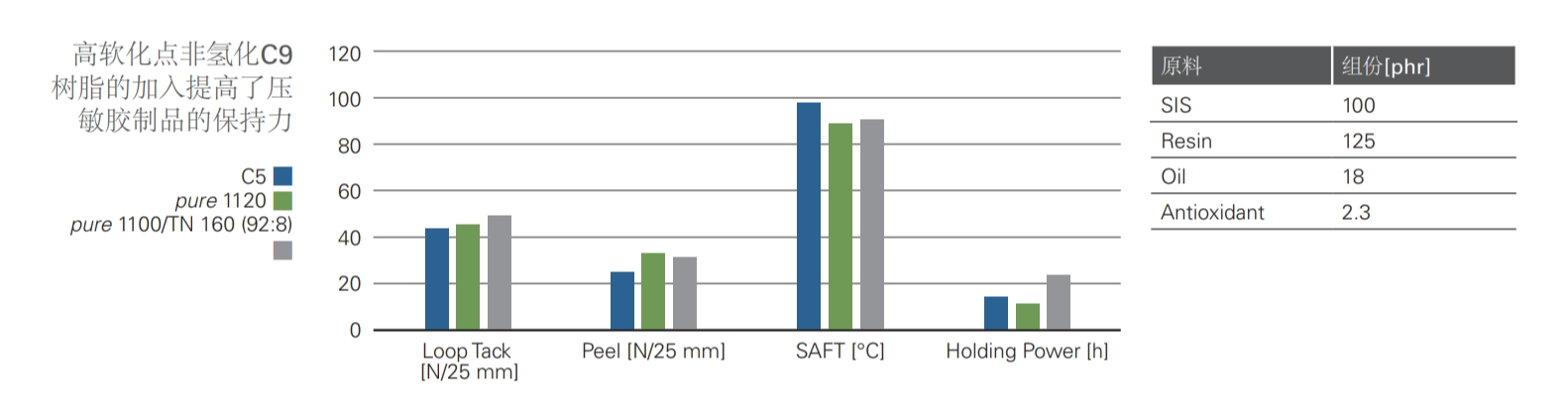

Novares pure 1100与高软化点C9树脂的组合作为嵌段共聚物的末端增强剂，可以有效的提高压敏胶制品的保持力。Novares TN 150、TN 160、TN 170是推荐使用的高软化点C9树脂。在测试配方中少量的添加已经足以优化耐热性。
SIS
|
pure 1100, pure 1120, pure 2100, pure 2120 / TN150, TN 160, TN 160T, TN 170, C 160
|
SBS
|
pure 1100, pure 1120, pure 2100, pure 2120 / TK100, TN 100, TN 150, TN160 T
|
┃反应型聚氨酯热熔胶(PUR)
反应型聚氨酯热熔胶(PUR)是基于是可湿固化的热熔胶产品，通过反应交联得到最终强度；当在被需求高粘合强度、高耐热性以及机械和耐化学性时，PUR热熔胶是最优选择。在PUR热熔胶中，初始粘性和剥离（Green strength）是预聚物中多元醇的结晶和交联链段初步形成的结果，最终强度由异氰酸酯的化学反应确定。
作为PUR热熔胶中的主要组分，多元醇对最终配方具有重要影响。碳氢树脂与多元醇的相容性可影响多元醇的形态和结晶度，并因此改变应用性能。由于多元醇的高极性，酚醛改性Novares树脂和低软化点树脂显示出高相容性，而低极性树脂倾向于具有较低的相容性。
浊点测试（聚酯多元醇按Dynacoll 7360, Dynacoll 7130, Dynacoll 7250 (2:3:1) 配比+20% Novares 树脂）
Novares
|
CA 100
|
TA 100
|
C 30
|
TV 100
|
TM 85 MS
|
|
浊点
|
< 30 °C
|
< 30 °C
|
< 30 °C
|
145°C
|
220°C
|
|
树脂类型
|
高极性
苯酚改性树脂
|
高极性
苯酚改性碳九树脂
|
低级性
古马隆茚树脂
|
特殊 C9 树脂
|
纯单体树脂
|
未反应的聚酯多元醇与树脂混合的预试验不能代替异氰酸酯交联配方中的测试。但它可能作为未交联前初始强度特性的一个指示方向。 例如，未反应多元醇中的凝固时间显示与PUR配方中的凝固时间的相关性。
基于PUR热熔胶的树脂需求，我们新开发了TMA80牌号。它是苯酚改性的AMS树脂，将苯酚改性的高极性和单体树脂的低色号和低气味结合，更好的相容性以及更好的极性提供更好的初始强度(green strength)，因此TMA80是高性能PUR热熔胶的最佳选择。

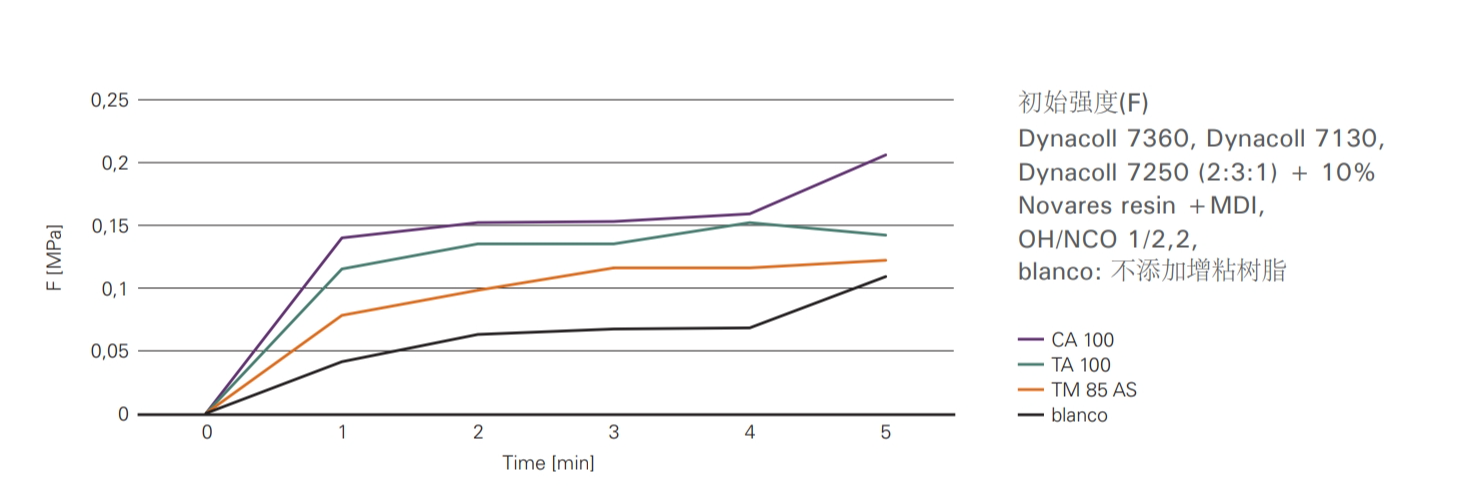

Novares 树脂对PUR热熔胶的初始强度（green strength）影响
– 优化开放时间和固定时间
|
– 改善初粘性能和剥离强度
|
– 调整胶体施工粘度
|
– 由于Novares树脂的疏水特性，提高了耐水性
|
Novares 树脂在PUR热熔胶中的树脂牌号推荐
PUR HM
|
TA 100，CA100，TK 100，TM90S，TM85AS，TM 20 AS，TMA 80
|
